Breakout-Boxen

So einfach und so hilfreich

Jeder, der im Labor arbeitet, Systeme testet oder Fehler provozieren möchte, kennt die Frage, wie man am besten eine Leitung aufbricht oder zumindest kontaktiert, damit man Signale messen, Systemreaktionen testen oder ein Signal einspeisen kann. Auch möchte man gelegentlich Kurzschlüsse provozieren, um festzustellen, ob das System damit umgehen kann. Erkennt es Fehlerfälle?

Für all diese Fälle bieten sich Breakout-Boxen an.

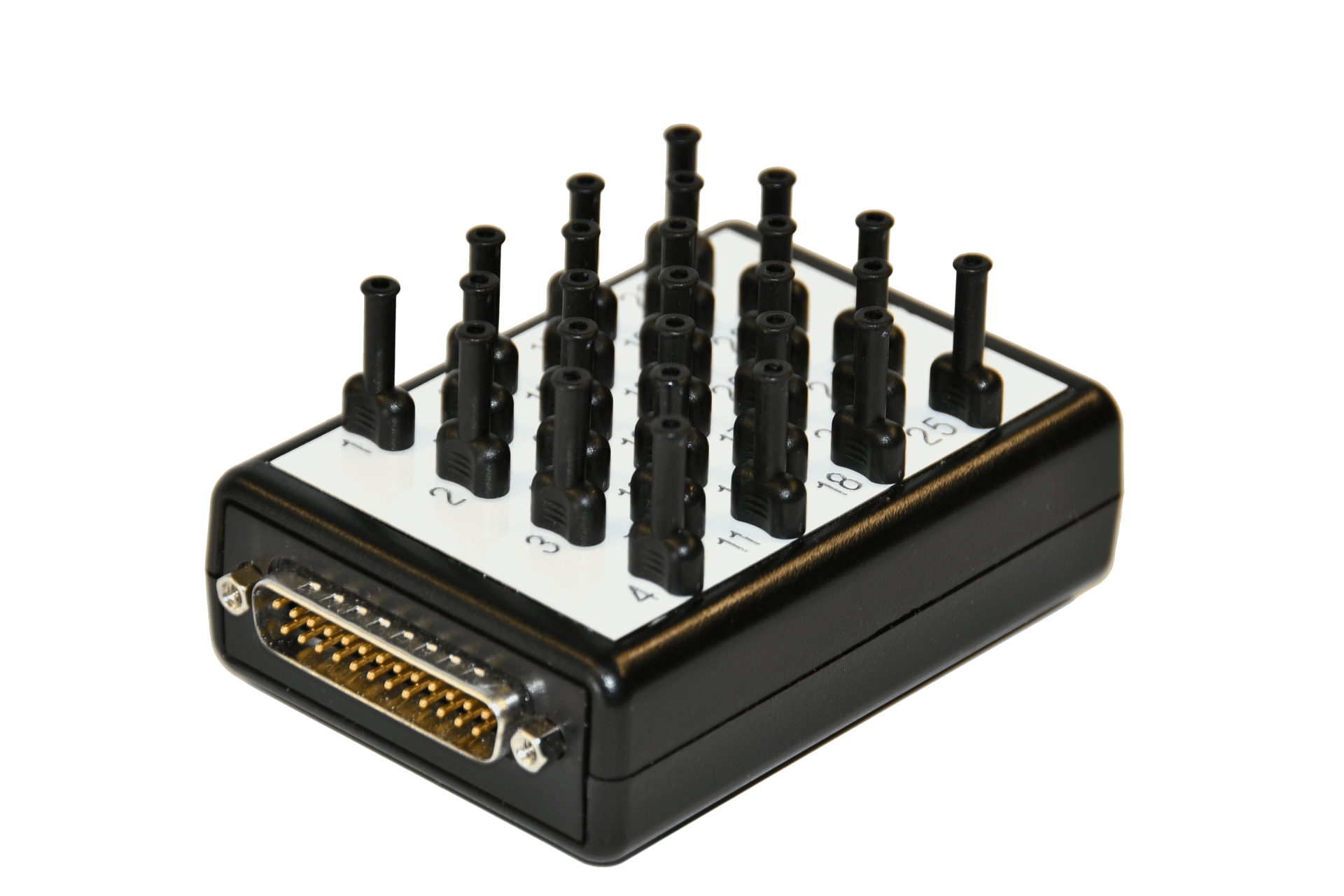

Diese bestehen aus einem mehrpoligen Stecksystem, bei dem alle Leitungen über je ein Buchsenpaar durchverbunden sind. In den Buchsenpaaren steckt je ein Kurzschlussstecker, der die Verbindung herstellt.
Wird ein Kurzschlussstecker gezogen, wird die zugehörige Leitung unterbrochen. Durch die offenen Buchsen lassen sich so Messungen auf beiden Seiten der Leitung durchführen.

Die Kurzschlussstecker besitzen ebenfalls eine Buchse und erlauben somit die Messung wenn der Stecker gesteckt ist. Dieser Zustand entspricht einer Anzapfung.

Von der Anzapfung des Kurzschlussstecker lassen sich auch Verbindungen zu anderen Leitungen herstellen und so beispielsweise gewollt Fehler (Kurzschlussfälle) reproduzierbar darstellen.
Natürlich lassen sich über die Kurzschlussstecker oder den offenen Buchsen Fremdsignale einspeisen, die komplette Verbindung umverdrahten oder andere Lasten anschließen. Der Kreativität sind hier kaum Grenzen gesetzt.

Mehr Informationen finden Sie auch unter www.breakout-box.com
